Gyújtáselektronika / CDI trafó egyben, Babetta 207, 210, 225

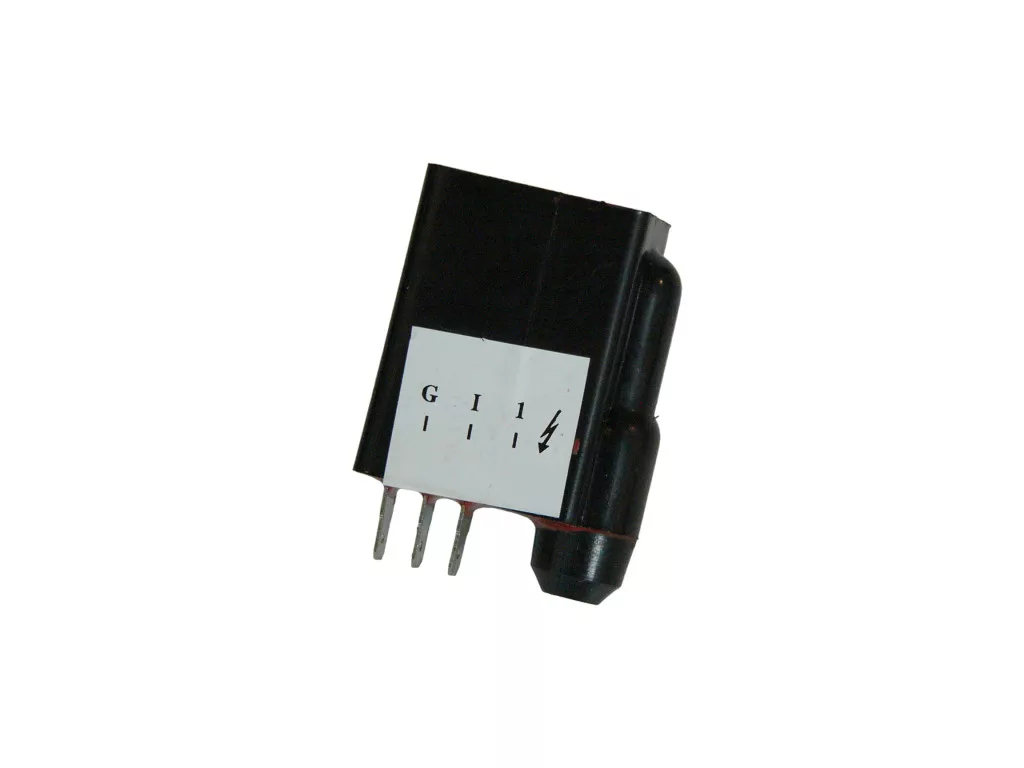

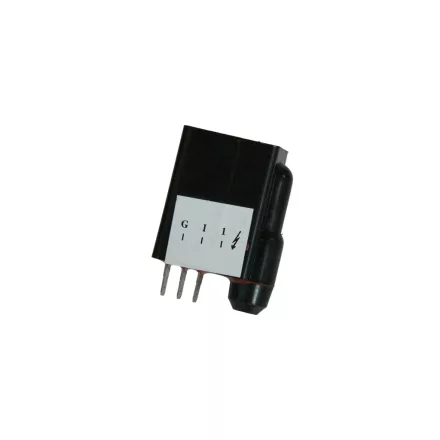

Komplett CDI/tyrisztoros gyújtáselektronika beépített nagyfeszültségű gyújtótrafóval Babetta 207, 210 és 225 modellekhez.

Az egység a gyújtáselektronikát és a nagyfeszültségű gyújtótrafót egyetlen házban egyesíti. A régi, különálló gyújtótrafóra ezért nincs szükség: az egységből kijövő nagyfeszültségű gyújtókábel közvetlenül a gyertyapipához, majd a gyújtógyertyához csatlakozik.

Kompatibilitás: Babetta 207, Babetta 210, Babetta 225.

Bekötés:

• G – gerjesztőtekercs / gyújtótekercs vezetéke; jellemzően piros


• I – impulzusadó / jeladó vezetéke; jellemzően sárga


• 1 – test / föld; jellemzően fehér vagy közvetlen testvezeték


• Nagyfeszültségű kábel – közvetlenül a gyertyapipához

Fontos: ennél a kivitelénél a különálló régi gyújtótrafót ki kell hagyni a rendszerből. A vezetékek színe korábbi javítás vagy átalakítás miatt eltérhet, ezért bekötéskor mindig a G, I és 1 jelölést, illetve a vezeték tényleges funkcióját kell követni.

Előnyök:

• CDI/tyrisztoros elektronika és gyújtótrafó egy házban


• nincs szükség külön gyújtótrafóra


• kevesebb csatlakozási pont


• egyszerű, három sarus G–I–1 bekötés


• közvetlen nagyfeszültségű kimenet a gyújtógyertyához
