VAPE A70-3 gyújtásszett replika, 12 V, 100 W, Simson S50, S51, S53, S70, SR50, KR51/2

VAPE A70-3 rendszerű, 12 V-os és 100 W-os replika gyújtásszett Simson modellekhez.
Komplett készlet a gyújtásrendszer felújításához, cseréjéhez vagy 12 V-os rendszerre történő átépítéshez. A csomag a gyújtás fő elemei mellett a Z71 gyújtómodult és az R54 feszültségszabályzót is tartalmazza, így ezeket nem szükséges külön megvásárolni.

A szett A70-3 rendszerkialakítású, és több klasszikus Simson típushoz használható, többek között S50, S51, S53, S70, SR50 és KR51/2 modellekhez.

A készlet tartalma

• A70-3 rendszerű állórész / alaplap tekercsekkel
• lendkerék / forgórész
• Z71 gyújtómodul
• R54 feszültségszabályzó

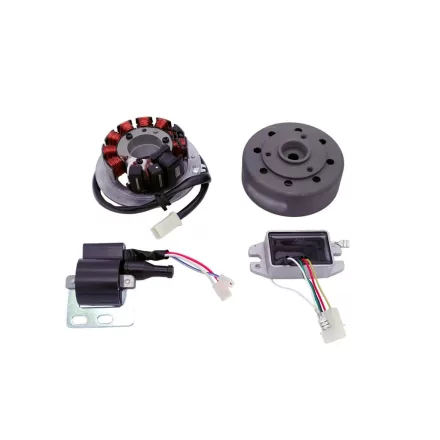

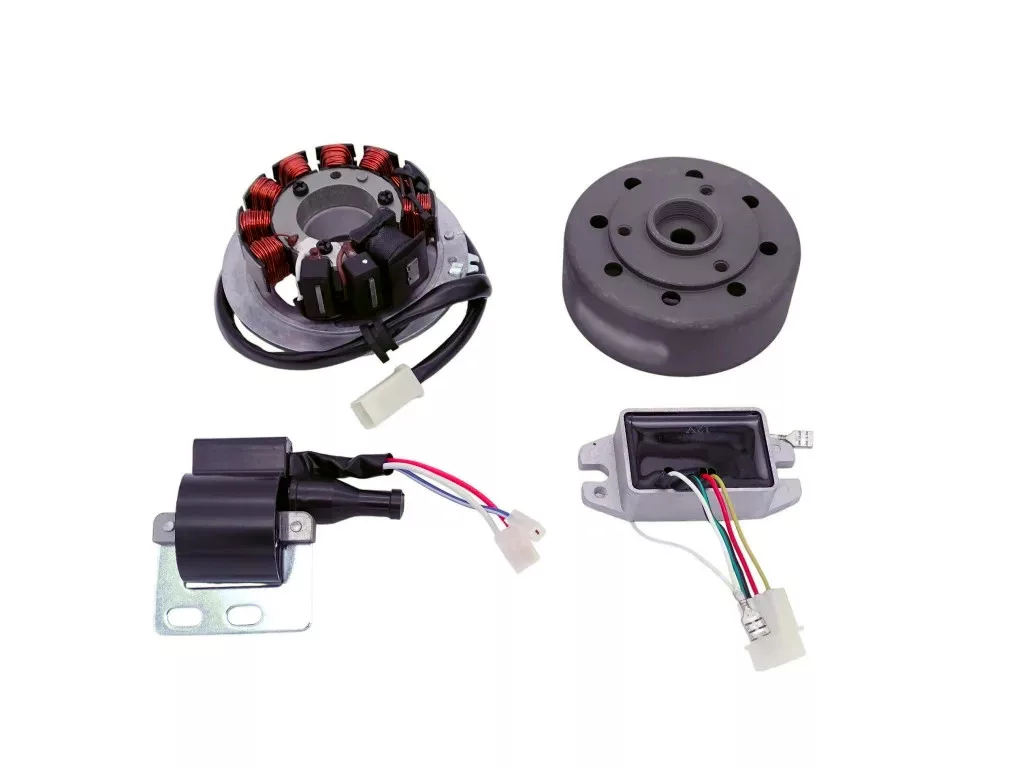

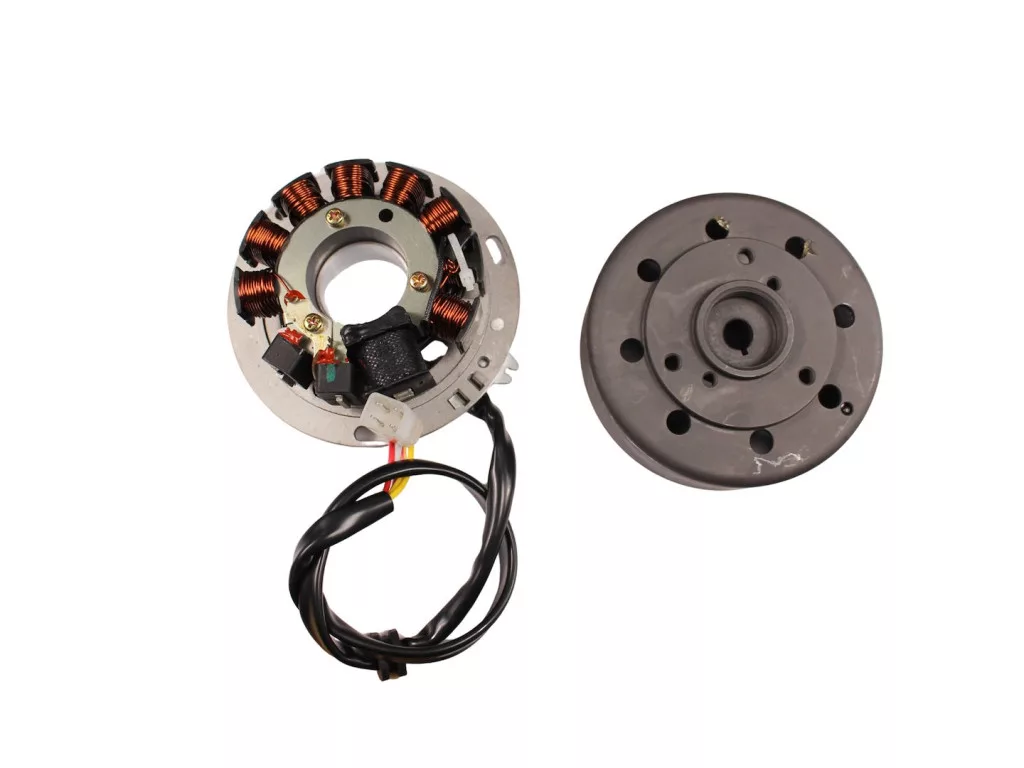

A csomag tartalmát a termékfotó is szemlélteti.

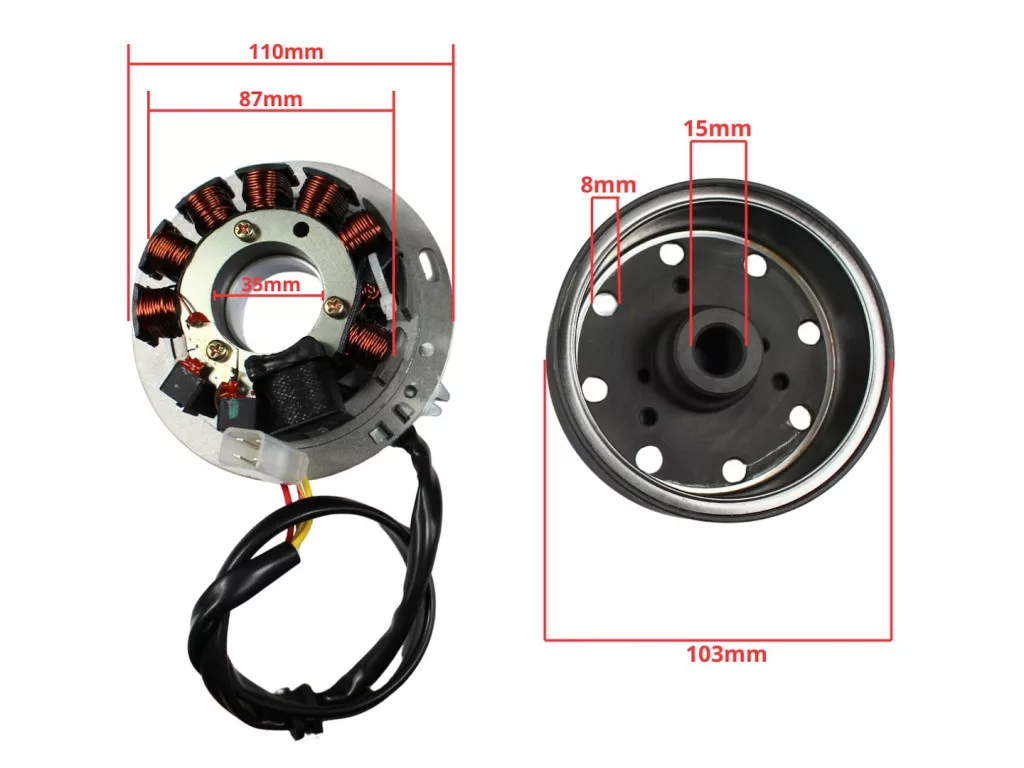

Műszaki adatok

• Rendszer: VAPE A70-3 rendszerű replika
• Névleges feszültség: 12 V
• Teljesítmény: 100 W
• Állórész típusa: A70S-3
• Rotor / forgórész típusa: A70R-3
• Gyújtómodul: Z71
• Feszültségszabályzó: R54
• Gyújtás típusa: elektronikus
• Elektromos rendszer: AC/DC
• Termék kivitele: komplett gyújtásszett
• Maximális üzemi fordulatszám: 12 000 1/perc
• Üzemi fordulatszám-tartomány: kb. 200-12 000 1/perc
• Állapot: új
• Kivitel: replika

Kompatibilitás

A gyújtásszett az alábbi Simson modellekhez használható:

• Simson S50
• Simson S51
• Simson S53
• Simson S70
• Simson SR50
• Simson KR51/2

Fontos: a Simson típusokon belül többféle elektromos és gyújtásrendszer létezik. Beépítés előtt javasolt a meglévő rendszer, a csatlakozások, a rögzítési pontok és a kábelezés ellenőrzése.

Mire használható?

A szett jó választás lehet:

• hibás vagy elhasználódott gyújtásrendszer cseréjéhez,
• motorfelújítás során,
• elektronikus gyújtás kialakításához,
• 6 V-os rendszerről 12 V-os rendszerre történő átépítéshez,
• olyan felújításnál, ahol a teljes gyújtásrendszert egyben szeretnéd cserélni.

A 100 W-os teljesítmény a gyújtás mellett a 12 V-os elektromos rendszer, például a világítás és az akkumulátortöltés ellátására szolgál.

Bekötési útmutató

A készlet A70-3 rendszerű, Z71 gyújtómodullal és R54 szabályzóval.

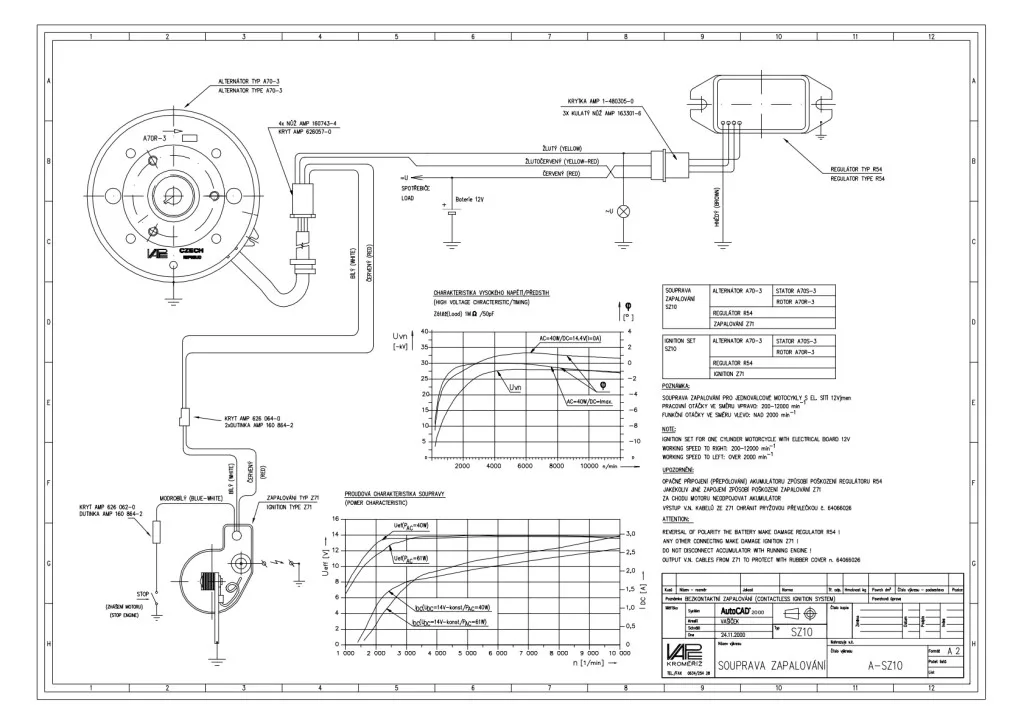

1. Állórész / generátor bekötése

Az A70S-3 állórész vezetékei a csatlakozón keresztül kapcsolódnak a rendszerhez.

A kapcsolási rajz alapján a fő vezetékek:

• fehér: gyújtójel / gyújtókör a Z71 modul felé
• piros: gyújtókör a Z71 modul felé
• sárga: váltóáramú világítási ág
• sárga-piros: töltési / szabályozási ág az R54 szabályzó felé

A rendszer több ponton testkapcsolatot használ, ezért a jó testelés alapvető fontosságú.

2. Z71 gyújtómodul bekötése

A Z71 modulhoz az állórész felől a fehér és piros vezeték csatlakozik.

A modulnál található továbbá:

• kék-fehér vezeték, amely a leállító kapcsolóhoz vezet
• a motor leállítása úgy történik, hogy ez a vezeték testre kerül
• a modul megfelelő testeléséről gondoskodni kell

3. R54 feszültségszabályzó bekötése

Az R54 szabályzó a töltés és a világítás feszültségének szabályozásáért felel.

A rajz szerint a fő bekötések:

• sárga: AC világítási ág
• sárga-piros: generátor felőli szabályozási / töltési ág
• piros: 12 V DC kimenet az akkumulátor és a DC fogyasztók felé
• barna: test

4. Akkumulátor bekötése

A rendszer 12 V-os akkumulátorral használható.

Bekötés:

• akkumulátor + a piros DC ágra
• akkumulátor − testre

Fontos beépítési tudnivalók

• Az akkumulátor polaritását nem szabad felcserélni, mert az R54 szabályzó károsodhat.
• Járó motornál ne csatlakoztasd le az akkumulátort.
• A Z71 modul és az R54 szabályzó megfelelő testelése kiemelten fontos.
• A csatlakozások legyenek tiszták, stabilak és korróziómentesek.
• Beépítés előtt hasonlítsd össze a motor meglévő kábelezését a kapcsolási rajzzal.
• A vezetékek színét és csatlakozási pontját mindig a konkrét készleten és a mellékelt kapcsolási rajzon is ellenőrizd.
• A rendszer helytelen bekötése a szabályzó, a gyújtómodul vagy más elektromos alkatrész meghibásodását okozhatja.
• A beépítést célszerű megfelelő műszaki ismeretekkel rendelkező személyre bízni.

Gyakori kérdések

Tartalmazza a szett a gyújtómodult?
Igen. A készlet része a Z71 gyújtómodul.

A feszültségszabályzót külön kell megvásárolni?
Nem. Az R54 szabályzó szintén a készlet része.

12 V-os rendszerhez való?
Igen, a gyújtásszett 12 V-os, 100 W-os kivitel.

Mi a maximális üzemi fordulatszáma?
A rendszer műszaki rajza alapján a maximális üzemi fordulatszám 12 000 1/perc.

Eredeti VAPE gyújtásszett?
Nem. A termék VAPE A70-3 rendszerű replika.

Milyen Simson típusokhoz használható?
S50, S51, S53, S70, SR50 és KR51/2 modellekhez.

Mit jelent az A70-3?
Az A70-3 a gyújtásrendszer típusjelölése. Ehhez a rendszerkialakításhoz tartozik a készletben található A70S-3 állórész, A70R-3 rotor, Z71 gyújtómodul és R54 szabályzó.

Mi a különbség az AC és DC ág között?
A rendszerben külön váltóáramú és egyenáramú kör is működik. A világítás egy része az AC ágról, míg az akkumulátortöltés és egyes fogyasztók a szabályozott DC ágról működnek.

Minden Simsonba átalakítás nélkül beszerelhető?
Nem feltétlenül. Az adott motor eredeti elektromos rendszerétől, kábelezésétől és kialakításától függően bekötési vagy egyéb átalakítás szükséges lehet.

Használható 6 V-os rendszer helyett?
Igen, 12 V-os átépítés alapjául használható, de ilyenkor a motor többi elektromos alkatrészének is kompatibilisnek kell lennie a 12 V-os rendszerrel.

Miért fontos a megfelelő testelés?
A gyújtómodul és a szabályzó működéséhez stabil testkapcsolat szükséges. Gyenge vagy hibás testelés bizonytalan működést vagy meghibásodást okozhat.

Miért nem szabad járó motornál levenni az akkumulátort?
A rendszer szabályozása akkumulátoros üzemre van kialakítva. Járó motornál az akkumulátor leválasztása feszültségcsúcsot és az elektronika károsodását okozhatja.
